溶氣氣浮機氣浮系統集進水、絮凝、分離、集水、出水于一體，與傳統氣浮設備類似，設有一個穩流室、溶氣釋放室，使處理性能更穩定，效果更優越，對于傳統設備改造尤為適宜。通過折板反應的原水，流速很高，若直接與溶氣水接觸，會消散微小氣泡，影響氣泡沾附絮塊效果，從而降低氣浮處理效率，若增加了穩流室，使湍流的原水動能消耗，勻速進入溶氣水釋放室，從而有力保證了去除效果。
溶氣釋放室與分離室于一個槽體。中間隔開，溶氣水與絮凝完畢的原水在此粘附，緩慢上升，進入氣浮分離室，保證了絮凝塊與微小氣泡的接觸空間與時間，使溶氣水的釋放率達 80-100％對于氣浮機設備來說，溶氣系統好比是氣浮設備的“心臟”，也是氣浮設備的主要的部件，在這個階段，氣與水在泵的進口處一起吸入，經葉輪剪切加壓在溶氣罐中混合成溶氣水，氣液兩相充分混合并達到飽和,整套溶氣系統的含氣量達 10％，且氣體的溶解度為100％，使氣體彌散時的微氣泡分布均勻，平均氣泡直徑小于 30um。該溶氣系統是對傳統氣浮改進和技術創新，提高了氣浮分離效率，大大降低設備生產和運行費用。

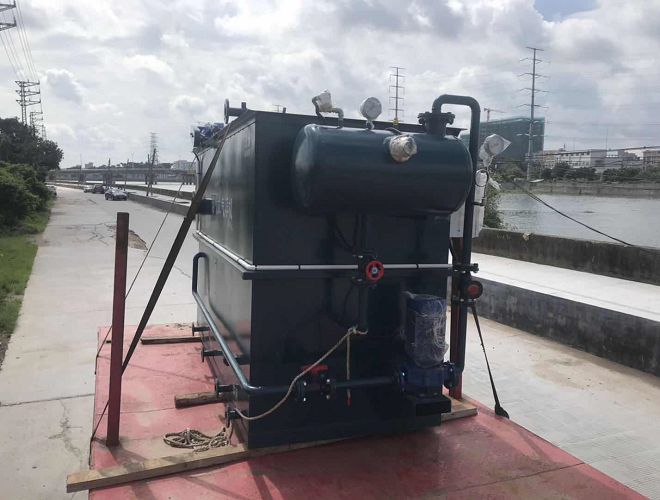

溶氣氣浮機為鋼制結構，其工作原理是：由空氣壓縮機送到空氣罐中的空氣通過射流裝置被帶入溶氣罐，在 0.35Mpa 壓力下被強制溶解在水中，形成溶氣水，送到氣浮槽中。在突然釋放的情況下，溶解在水中的空氣析出，形成大量的微氣泡群，同泵送過來的并經加藥后正在絮凝的污水中的懸浮物充分接觸，并在緩慢上升過程中吸附在絮集好的懸浮物中，使其密度下降而浮至水面，達到去除 SS 和 CODcr 的目的。結構組成：
1、氣浮槽：
圓形鋼制結構，是污水處理機的主體和核心，內部由釋放器、均布器、污水管、出水管、污泥槽、刮泥板系統等組成。
2、溶氣系統：

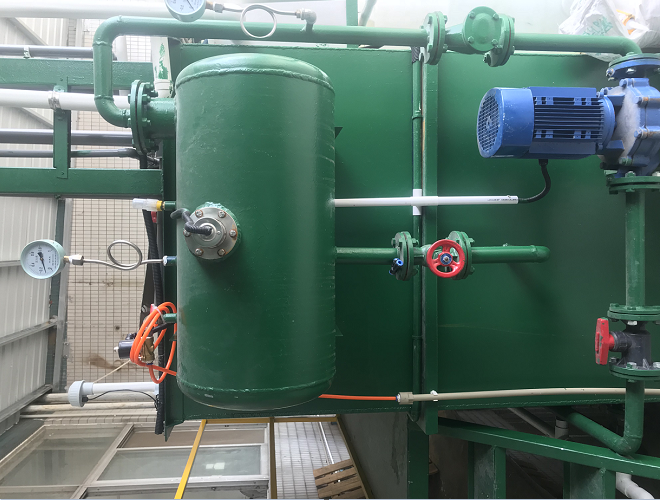

溶氣系統主要有溶氣罐、儲氣罐、空氣壓縮機、高壓泵組成，溶氣罐是系統中關鍵的部分，其作用就是實現和空氣的充分接觸，加速空氣溶解。
3、藥劑罐：
用于溶解存儲藥液，其中兩個為溶解罐，帶有攪拌裝置。
工藝技術：
溶氣氣浮機裝置采用微納米氣泡發生、次表面捕集、層流原理等核心技術，高效分離污水中的懸浮物。利用清水或部分處理后的回流水，經微納米氣泡，氣泡直徑 10～20μm，發生器將空氣吸入混合，形成溶氣水，在氣浮池內減壓釋放。溶入水中的空氣以微納米氣泡形式析出，具有很高的表面積和吸附能力，對不同濃度污水的懸浮物均可較好的去除，處理后部分清水（回流比 20-30％），經氣浮循環工作泵，加壓進入溶氣罐中與空氣進行混合，空氣溶解到水中，這時的溶氣效率達到95％以上。溶解在水中的空氣從水中釋放出來，形成粒徑微納米級的微氣泡，微氣泡同污水中的懸浮物結合，使懸浮物在污水中的比重變小，直至浮上水體表面，形成大量浮渣，再由氣浮池上安裝的鏈式刮沫機，把浮渣清除，達到處理效果。
